Оборудование

Моноблок розлива в бутылку

Стоимость оборудования можно узнать у менеджеров по телефону:
+7(495) 287-12-50
или отправив заявку с помощью формы ниже
Описание

Полностью  автоматическая  машина  средней - и  большой-производительности, предназначена для наполнения пластиковых бутылок молочной продукцией и другими жидкими пищевыми продуктами. Возможное использование разных типов бутылки, изготовленных, в том числе из PET или HDPE.

На входе в моноблок поток бутылок разбивается на два ручья. Одновременно под дозаторы подается 6 (8) бутылок. Горлышки бутылок фиксируются в неподвижном состоянии, что гарантирует точность выполнения этапа розлива. В бутылки опускаются дюзы дозаторов и начинается наполнение. По ходу наполнения бутылок дозаторы поднимаются с заданной скоростью, обеспечивая минимальный зазор между дюзами и продуктом, что предохраняет от разбрызгивания и пенообразования. После заполнения бутылки сразу передаются на станцию укупоривания. Данный узел оснащен тремя закручивающими патронами, которые получают пробку с горизонтального стола и затем точно устанавливают ее на бутылку. Данная технология Pick-and-Place обеспечивают практически идеальное закручивание пробок без перекосов и недозавинчивания, а также может использовать пробки различных моделей с разными типами материала. Дополнительно может быть установлена система для автоматической подачи пробки.

Привода моноблока снабжены частотными преобразователями, что позволяет плавно регулировать скорость работы. Все управление происходит через PLC.

Моноблок может быть выполнен как в обычном так и в исполнении ULTRA CLEAN SYSTEM (ультра чистый розлив). Система ULTRA CLEAN SYSTEM обеспечивает обработку бутылок и пробок перекисью водорода и розлив продукта в стерильных условиях. Применение системы ULTRA CLEAN SYSTEM позволяет значительно увеличить сроков хранения упакованных продуктов.

Дополнительное оборудование
  • комплектом для перехода на другой типоразмер бутылки, который позволяет быстро проводить изменение типоразмера во время работы,

  • оборудованием для использования нестандартных типов бутылки,

  • узлом полнопоточных ламинарных фильтров НЕРА класса 100, обеспечивающих фильтрацию из поступающего воздуха частиц размером более 0,3 микрон,

  • ультрафиолетовой лампой для стерилизации крышек,

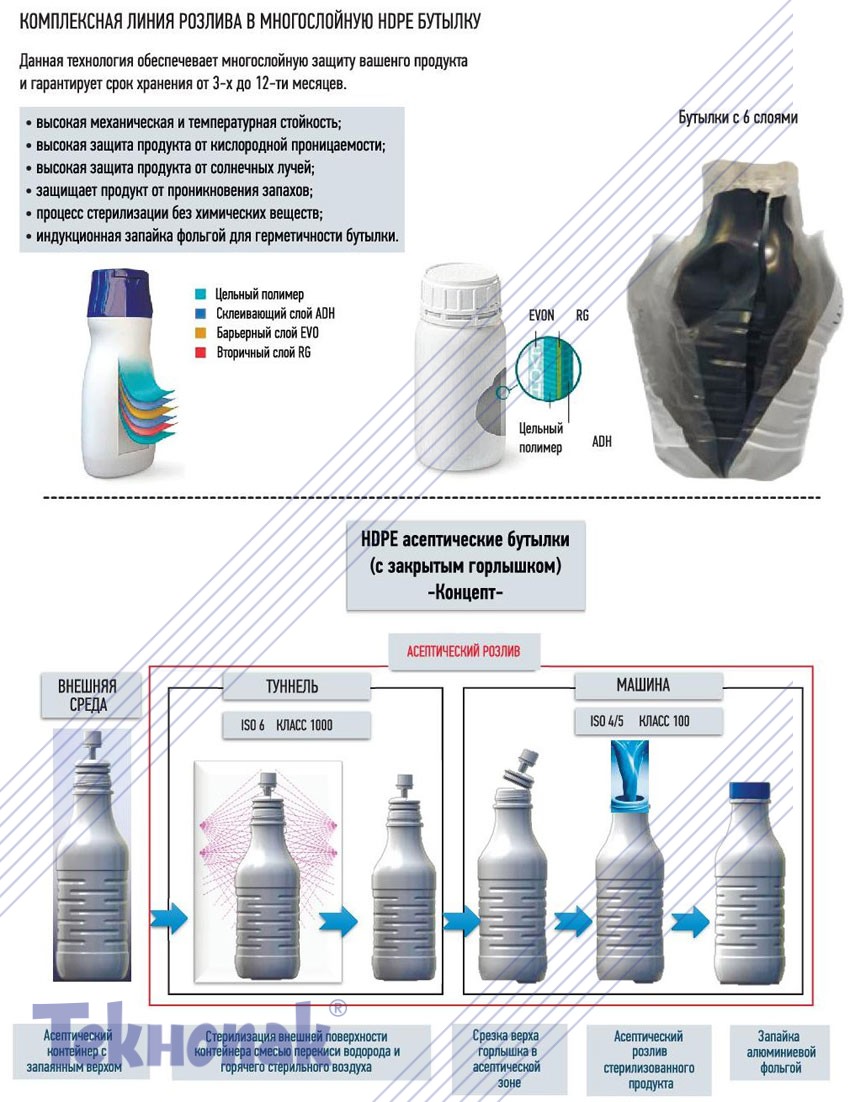

Схема разлива

Комплектация в стандартном использовании
  • Ориентатор бутылок - необходим для линий большой производительности, состоит из загрузочного бункера с транспортером для подачи бутылок в ориентатор, пневмоконвейера для транспортировки выровненных бутылок.

  • Ополаскиватель - представляет собой установку радиального типа для обработки пустых бутылок перед розливом посредством пищевой воды и сушкой их фильтрованным воздухом (рекомендуется при выпуске «живых» нестерилизованных продуктов).

  • Моноблок – см. раздел моноблок розлива в бутылку

  • Этикеровщик может быть поставлен следующих исполнений:

    • Нанесение самоклеящейся этикетки на бутылки машиной.

    • Нанесение этикетки на бутылки с помощью холодного клея.

    • Нанесение на бутылки этикетки типа SLEEVE.

  • Датировщик:

    • Датировщик с быстросохнущими чернилами.

    • Чернильно-струйный принтер.

  • Конвейерная группа для подачи заполненных бутылок с нанесенной этикеткой к группиратору осуществляется конвейерной группой, длинна которой, определяется в зависимости от требований Заказчика и места расположения группиратора. Она оснащена датчиками накопления заполненных бутылок. Для бесперебойной работы линии производительностью 3000 уп/час необходимая длина накопительного конвейера должна быть 10 – 12 м.

  • Автомат для групповой упаковки. (См. раздел групповая упаковка).

Комплектация в ультра чистый розлив
  • Ориентатор бутылок - необходим для линий большой производительности, состоит из загрузочного бункера с транспортером для подачи бутылок в ориентатор, пневмоконвейера для транспортировки выровненных бутылок.

  • Асептический ополаскиватель бутылок. Ополаскивание производится пероксидом водорода 35-37%. Преимуществом такого метода является отказ от использования стерильной или озонированной воды, а так же низкий расход перекиси водорода – 10 л на смену.

  • Применение запатентованной системы GALDI обеспечивает подачу и распыление посредством специальных форсунок смеси раствора перекиси водорода и воздуха внутри бутылок во время их подачи в стерильный туннель.

  • Стерилизующий раствор обрабатывает всю поверхность бутылки перед ее наполнением продуктом.

  • Затем в бутылку подается поток нагретого стерильного воздуха до полного выпаривания перекиси водорода. После этого бутылка поступает в моноблок розлива. Пары перекиси водорода, образующиеся в туннеле, катализируются и посредством вентилятора отводятся из рабочей зоны по специальной трубе.

  • Данная система стерилизации основана на использовании свойств перекиси водорода, молекулы которой при нагревании распадаются на кислород. В результате этой реакции происходит стерилизация и бактерицидная обработка внутренних стенок бутылки, а также полное выпаривание и распад остатков стерилизующего раствора.

  • Моноблок розлива в асептическом исполнении снабжен системой создания избыточного давления стерильного воздуха во внутреннем объеме машины. Данная система состоит из фильтров НЕРА класса 100, обеспечивающих фильтрацию поступающего воздуха. Также в состав данной системы входит комплект воздушных насосов, который обеспечивает избыточное давление, что предотвращает попадание внутрь машины не фильтрованного воздуха и попадание вместе с ним частиц в камеру. Это делает более эффективным барьер между “грязной” внешней средой и “чистым” продуктом/бутылкой.

  • Фильтрационный узел, элеватор крышек и конвейер подачи бутылок также оборудованы обеззараживающими ультрафиолетовыми лампами.

  • Этикеровщик может быть поставлен следующих исполнений:

    • Нанесение самоклеящейся этикетки на бутылки машиной.

    • Нанесение этикетки на бутылки с помощью холодного клея.

    • Нанесение на бутылки этикетки типа SLEEVE.

  • Датировщик:

    • Датировщик с быстросохнущими чернилами.

    • Чернильно-струйный принтер.

  • Конвейерная группа для подачи заполненных бутылок с нанесенной этикеткой к группиратору осуществляется конвейерной группой, длинна которой, определяется в зависимости от требований Заказчика и места расположения группиратора. Она оснащена датчиками накопления заполненных бутылок. Для бесперебойной работы линии производительностью 3000 уп/час необходимая длина накопительного конвейера должна быть 10 – 12 м.

  • Автомат для групповой упаковки. (См. раздел групповая упаковка).
